Fiche de référence · Matériel orthodontique
Identifier la vis VECTOR 600 à une pièce, lire ses limites documentées et comparer sa course, son format et son conditionnement au VECTOR 620.
Guide de choix · 2524.1
La référence SCHEU-DENTAL 2524.1 désigne une vis VECTOR 600 pour la fabrication d’un appareil fixe d’expansion palatine, conditionnée à une pièce. Le catalogue fabricant 2026 donne une course d’expansion maximale de 9,0 mm et des dimensions du corps de 10,40 mm en largeur, 4,00 mm en hauteur et 13,00 mm en longueur. Ce sont des caractéristiques du composant, pas une quantité d’expansion à obtenir chez un patient. La notice actuelle réserve le choix du traitement, de son indication et de l’âge auquel il est entrepris au praticien. Une fiche d’achat doit donc distinguer l’identité de la vis, le projet d’appareil et la décision clinique.[2][3]
Le nom commercial VECTOR 600 apparaît aussi pour un lot de dix pièces sous la référence 2524.2. Le modèle VECTOR 620 est une vis différente, plus longue, associée à 11,0 mm de course maximale et aux références 2526.1 ou 2526.2 selon le conditionnement. Dentaltix expose une offre « 1 ud » portant à la fois sa référence DTX-SC2524.1 et la référence fabricant 2524.1. MEGA Dental affiche le MPN 2524.1, mais sa page consultée ne précise pas clairement le nombre de pièces livré. Avant de comparer deux devis, il faut donc rapprocher modèle, code complet et quantité, puis vérifier ce que le vendeur fournit réellement.[2][5][6]
01 · Référence vérifiée
Les numéros fabricant et vendeur désignent des niveaux différents du catalogue. Les informations ci-dessous sont attribuées à leurs sources.
02 · Les repères en bref
Le nom VECTOR 600 seul ne donne ni le conditionnement ni la course du modèle voisin. Le code complet, les cotes et la notice doivent être rapprochés.
Le catalogue SCHEU associe 2524.1 à VECTOR 600, course nominale maximale 9,0 mm, une pièce.
Vérifier le suffixe .1 sur la commande et l’étiquette ; 2524.2 correspond au lot de dix.
Le 600 mesure 13,00 mm de long avec 9,0 mm de course ; le 620 mesure 15,00 mm avec 11,0 mm, à largeur et hauteur nominales identiques.
Choisir selon l’appareil et la notice, sans transformer une course supérieure en bénéfice clinique présumé.
SCHEU exclut l’expansion assistée chirurgicalement, signale le nickel et la sensibilité de la douille à une chaleur excessive.
Confronter le dispositif et son lot à la notice ; la fiche ne constitue pas un protocole de traitement ou de soudage.
Dentaltix affiche DTX-SC2524.1, référence fabricant 2524.1 et variante « 1 ud » ; MEGA affiche le MPN, sans conditionnement explicite.
Ne proposer comme offre unitaire exacte que Dentaltix tant que la quantité MEGA n’est pas confirmée.
À retenir Une référence vérifiée et une photo de gamme ne prouvent ni l’indication pour un patient ni les performances comparatives du dispositif.
Cette fiche aide les praticiens à identifier et comparer un composant. Les décisions d’indication, de fabrication et d’activation se fondent sur la notice applicable et l’évaluation clinique.
03 · Usage et intérêt

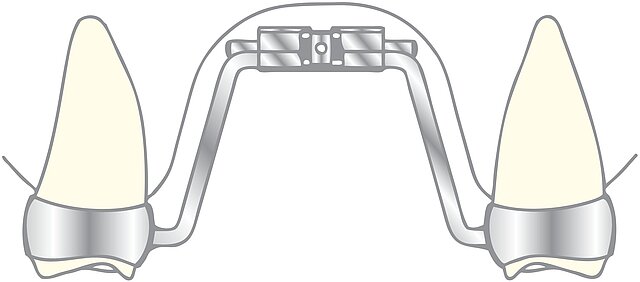

SCHEU décrit VECTOR 600/620 comme un composant de fabrication d’appareils orthodontiques fixes destinés à l’expansion palatine. Les bras de rétention préformés sont prévus pour une liaison à des bagues molaires ou à une construction adaptée. Le corps porte une indication laser du sens de rotation et de l’étendue d’expansion, et comprend une douille filetée en polyamide que le fabricant présente comme une protection contre un retour involontaire de la vis. Ces détails sont utiles pour reconnaître l’architecture annoncée, organiser la fabrication et relire la notice de montage. Ils ne démontrent pas, à eux seuls, une efficacité clinique supérieure à une autre vis ni une adaptation universelle à chaque anatomie.[1][3][4]
L’intérêt pratique de ce guide est de replacer les cotes dans la bonne décision. La valeur de 9,0 mm est la course mécanique maximale publiée pour VECTOR 600 ; ce n’est ni une prescription, ni une preuve que cette course est nécessaire ou possible pour le cas examiné. De même, le profil du corps et l’angle des bras figurent dans les documents SCHEU, mais aucune source consultée ne fournit ici un essai comparatif entre VECTOR 600 et VECTOR 620 sur confort, stabilité, vitesse ou résultats. Pour choisir le composant, le praticien doit partir de l’appareil envisagé, de l’espace disponible, de la construction des bagues et des instructions à jour du fabricant.[1][2][3]
La page produit et la notice SCHEU écartent explicitement la séparation ou l’expansion palatine rapide assistée chirurgicalement pour cette famille. Il ne faut donc pas extrapoler de l’expression « rapid palatal expansion screw » une indication pour un protocole chirurgical. La notice indique aussi que des réactions à la teneur en nickel ne peuvent être exclues chez les personnes sensibilisées et que le dispositif est à usage unique. Ces points relèvent de la documentation du fabricant ; ils ne constituent ni un dépistage d’allergie, ni un algorithme de sélection des patients. Une décision de traitement et l’évaluation des contre-indications restent du ressort du praticien responsable.[1][3]
La douille en polyamide impose une autre limite matérielle : SCHEU demande de protéger le corps de la vis d’une chaleur excessive, faute de quoi la douille pourrait être endommagée et la vis se bloquer. Ses conseils de fabrication datés de janvier 2026 précisent de ne pas exposer le corps à plus de 180 °C et recommandent, si nécessaire, une protection thermique lors de la connexion des bras. Cette donnée ne transforme pas la fiche ALIGNEO en protocole de soudage ; le laboratoire doit appliquer la notice correspondant au lot et ses propres procédures contrôlées. La photo du produit ne permet pas de juger l’intégrité de la douille après fabrication.[1][3][4]
04 · Décider avant achat

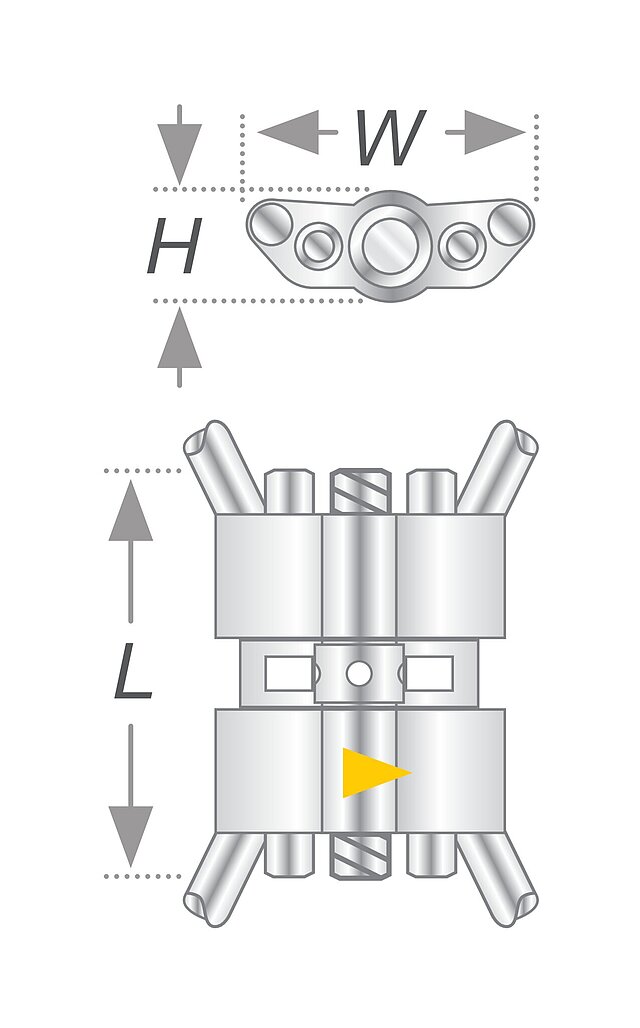

Dans le catalogue SCHEU 2026, les deux modèles partagent une largeur de 10,40 mm et une hauteur de 4,00 mm. VECTOR 600 mesure 13,00 mm de long et porte une course maximale nominale de 9,0 mm ; VECTOR 620 mesure 15,00 mm et porte une course maximale de 11,0 mm. Les références par pièce sont respectivement 2524.1 et 2526.1, tandis que les lots de dix sont 2524.2 et 2526.2. Le choix n’est pas « 620 est meilleur parce que 11 est supérieur à 9 » : il dépend de l’encombrement, de la construction prévue et de la décision clinique. Ces chiffres décrivent la vis, sans prédire le résultat anatomique.[2]
Les instructions de fabrication SCHEU de janvier 2026 donnent, pour VECTOR 600, environ 0,225 mm de déplacement mécanique par quart de tour et environ quarante activations jusqu’à la limite indiquée ; elles donnent environ quarante-huit activations pour VECTOR 620. Ce tableau fabricant aide à comprendre les différences de course et à éviter de dépasser la limite mécanique. Il ne fixe aucune fréquence d’activation applicable à un patient, et il ne remplace pas la notice fournie avec le dispositif. La notice multilingue actuelle renvoie la conduite du traitement au praticien ; ALIGNEO n’a pas testé la précision de course sur un lot physique.[4][3]
La page Dentaltix observée sépare « 1 ud » sous DTX-SC2524.1, référence fabricant 2524.1, et « 10 unités » sous DTX-SC2524.2, référence fabricant 2524.2. Le catalogue SCHEU confirme ce découpage. Un acheteur qui recherche seulement VECTOR 600 peut donc arriver sur un sélecteur de variante et comparer par erreur un prix unitaire à un prix de lot. La vérification robuste consiste à relever le code fabricant complet avec suffixe, l’unité de livraison et le code du vendeur sur la même ligne du devis. Le prix, le délai et le stock affichés le jour de la lecture peuvent changer et ne sont pas figés dans cette fiche.[5][2]
MEGA Dental présente le nom VECTOR 600 et le MPN 2524.1 sur sa page produit. Le numéro de référence affiché par ce vendeur est distinct du MPN et l’URL comprend encore un autre code commercial. La page consultée ne confirme pas explicitement que le conditionnement proposé contient une seule vis ; nous ne l’ajoutons donc pas comme offre équivalente au lot unitaire Dentaltix. Le MPN donne une piste de rapprochement, pas une preuve de livraison. Avant commande, demander au vendeur l’unité et la référence imprimée sur l’étiquette, surtout si plusieurs lignes du devis mélangent bases 2524/2526 et suffixes .1/.2.[6][2]
Les conseils SCHEU demandent d’ajuster les bras préformés à la configuration palatine et aux bagues, en maintenant le corps de la vis avec une pince appropriée afin de ne pas abîmer l’assemblage soudé. Ils insistent sur la précision des connexions et sur la protection de la douille lors des étapes qui dégagent de la chaleur. La page fabricant cite des pinces CARAT parmi les produits associés, sans établir dans le passage consulté qu’une référence précise est validée pour tenir cette vis pendant toute opération de soudage. Il serait donc abusif de vendre une pince nommée comme accessoire obligatoire ou universellement compatible avec VECTOR 600.[4][1]
SCHEU indique qu’une clé d’expansion de sécurité est incluse avec la famille 600/620 ; son catalogue 2026 répertorie séparément la clé 2100.1, en lot de dix, pour les vis de la suture palatine. Cette ligne est utile pour identifier une éventuelle rechange, pas pour ajouter automatiquement un deuxième achat. La notice demande aussi de ne pas dépasser la course maximale indiquée et de contrôler régulièrement l’appareil. Ces mentions justifient de conserver la référence, le numéro de lot et la notice avec le dossier de fabrication ; elles ne donnent pas à une fiche produit le droit de définir un calendrier thérapeutique ni d’écarter une complication clinique par simple suivi photographique.[1][2][4][3]
05 · Voir les détails
Les vues officielles restent créditées au fabricant. Les illustrations ALIGNEO sont signalées comme telles et ne décrivent pas les caractéristiques d’un modèle précis.
06 · Produits proches
Ce tableau confronte des caractéristiques publiées et des usages annoncés. Il ne classe pas les performances cliniques.
Faites glisser le tableau pour voir toutes les colonnes →
| Produit | Caractéristiques publiées | Différence utile | À considérer si… |
|---|---|---|---|
| SCHEU VECTOR 600 2524.1 [2] | 13,00 × 10,40 × 4,00 mm ; course mécanique maximale 9,0 mm ; une pièce. | Référence étudiée, unité de livraison confirmée par le catalogue 2026. | Si la fabrication prévoit le modèle 600 et que le besoin d’achat est une pièce. |
| SCHEU VECTOR 600 2524.2 [2][5] | Même modèle 600 et course publiée de 9,0 mm ; conditionnement fabricant de dix pièces. | Quantité livrée différente ; ce suffixe n’établit pas une géométrie de vis différente. | Si le laboratoire confirme un besoin de lot de dix et compare le coût par pièce. |
| SCHEU VECTOR 620 2526.1 [2] | 15,00 × 10,40 × 4,00 mm ; course mécanique maximale 11,0 mm ; une pièce. | Corps plus long et course publiée supérieure au 600 ; aucune supériorité clinique déduite. | Si les cotes et la course requises pour l’appareil justifient d’examiner le modèle 620. |
| SCHEU VECTOR 620 2526.2 [2] | Même modèle 620 et course publiée de 11,0 mm ; conditionnement de dix pièces. | Variante de quantité du 620, distincte du lot de dix du 600. | Pour un achat groupé du modèle 620, une fois le modèle retenu indépendamment du prix de lot. |
Les deux premières lignes sont le même modèle en quantités différentes ; les deux dernières concernent un autre modèle. Les cotes et courses proviennent du catalogue SCHEU 2026. Aucune comparaison d’efficacité, de sécurité ou de tolérance entre 600 et 620 n’a été trouvée dans les documents consultés. Le tableau sert à éviter la confusion de référence et à préparer la vérification de l’appareil, sans proposer une indication clinique à partir du seul nombre de millimètres.[2][3]
07 · Matériel associé
Un outil complémentaire remplit une autre fonction ; une recharge ou une pièce compatible n’est présentée comme telle que si sa source la relie au modèle exact.
Faites glisser le tableau pour voir toutes les colonnes →
| Produit associé | Rôle | Relation vérifiée |
|---|---|---|
| Clé d’expansion de sécurité SCHEU 2100.1 [2][1] | Le catalogue la présente comme accessoire pour les vis de la suture palatine, par dix pièces. | La famille VECTOR 600/620 comprend déjà une clé ; confirmer le besoin d’une rechange avant achat séparé. |
| Bagues molaires ou construction de liaison [1][4] | Support auquel les bras de rétention sont reliés dans la configuration décrite par SCHEU. | Le choix des bagues et de la liaison doit être compatible avec la fabrication prévue ; aucune référence universelle n’est établie ici. |
| Pince adaptée à la tenue du corps de vis [4] | La consigne de montage SCHEU demande de maintenir le corps pendant l’ajustage des bras. | La notice ne valide pas un modèle précis de pince pour tous les procédés ; choisir l’outil selon l’opération et la notice. |
| Protection thermique de fabrication [4] | Les instructions SCHEU évoquent une pâte de protection si nécessaire pendant l’assemblage. | Accessoire de laboratoire éventuel, sans référence de pâte imposée ni protocole de soudage établi dans ce guide. |
« À utiliser ensemble » ne signifie pas « vendus dans un même kit ». Le fabricant annonce une clé avec la vis 600/620, tandis que sa référence 2100.1 correspond à un conditionnement de clés distinct. Les bagues et les moyens de maintien ou de protection pendant la fabrication dépendent de la construction retenue. Ni la page SCHEU ni Dentaltix ne prouvent qu’une pince précise, une marque de bague ou une pâte donnée sont fournies avec 2524.1. Vérifier séparément la notice et la composition du colis reçu.[1][2][4][5]
08 · Réponses courtes
Le catalogue SCHEU 2026 associe 2524.1 à une pièce et 2524.2 à dix pièces du modèle VECTOR 600. La course annoncée pour le modèle reste 9,0 mm.[2]
Non selon SCHEU : la page produit et la notice actuelle indiquent explicitement que cette famille n’est pas adaptée à l’expansion palatine rapide assistée chirurgicalement.[1][3]
09 · Points de contrôle
10 · Liens externes
ALIGNEO référence ces offres sans vendre le produit. Prix, stock, composition finale et conditions de vente se vérifient sur le site du fournisseur.
Distributeur
Référence vendeur : DTX-SC2524.1
Variante « 1 ud », référence fabricant 2524.1 affichée ; prix et délai à recontrôler chez le vendeur.
Lien contrôlé le 2026-10-30.11 · Traçabilité
Cette fiche reprend des faits publiés par les fabricants ou distributeurs, puis les organise pour faciliter l’identification. Contrôle réalisé le 2026-10-30.
