Gaine linguale à fenêtre SIA N30-SHEATH : choix et conditionnement

Quel rôle joue la gaine dans une bague préparée ?

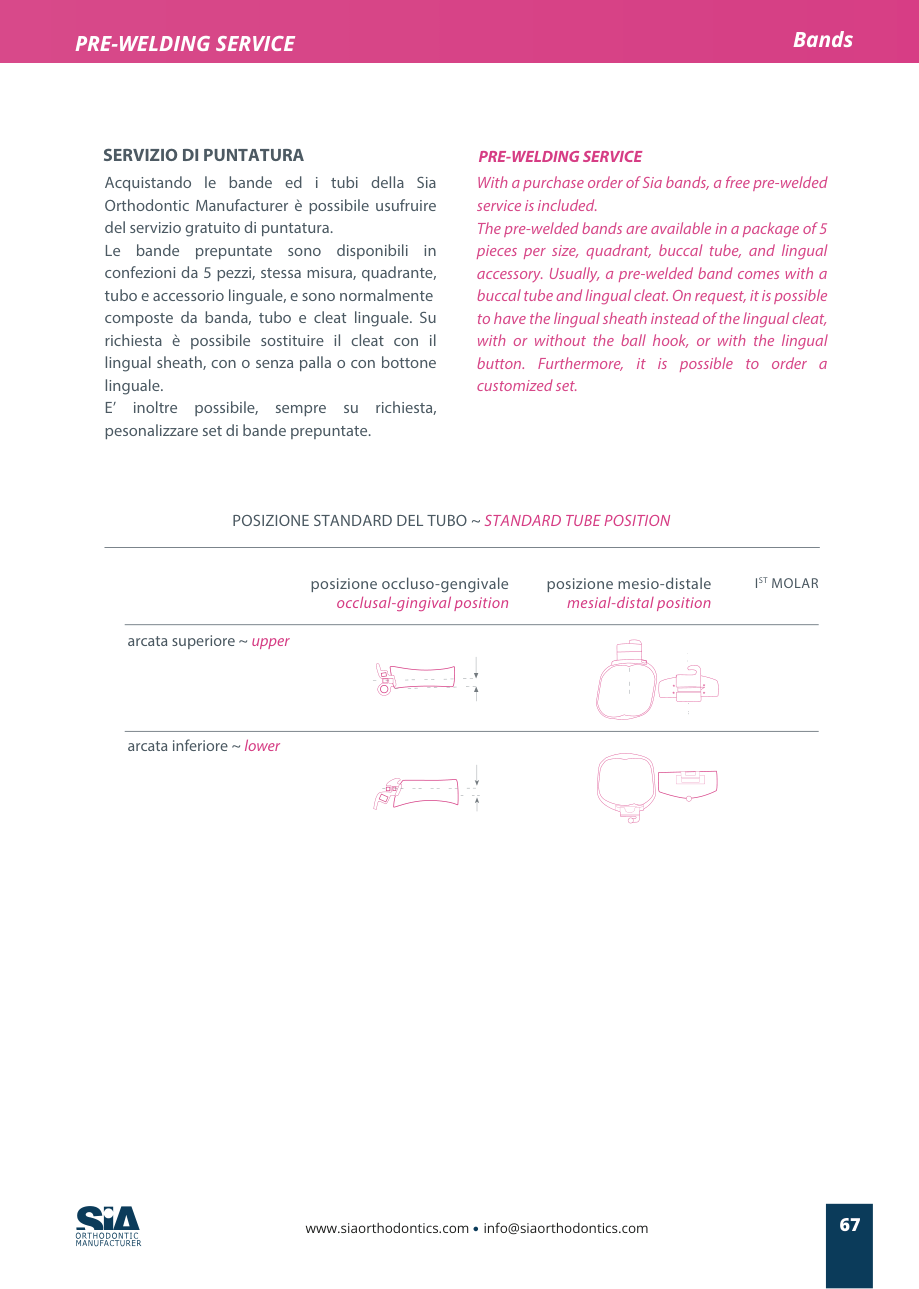

SIA décrit la bague pré-soudée par quatre choix : taille de bague, quadrant, tube vestibulaire et accessoire lingual. Son montage habituel comprend un cleat ; la gaine peut être demandée à sa place, avec ou sans crochet à bille. L’intérêt pratique de N30-SHEATH est donc d’obtenir la configuration linguale expressément voulue dans le montage, ou de disposer de la pièce correspondante. Le catalogue ne compare ni confort, ni efficacité, ni tenue de ces options. Avant le devis, identifier l’appareil prévu et la pièce linguale qu’il exige évite de recevoir une bague standard avec un accessoire différent.[2][3]

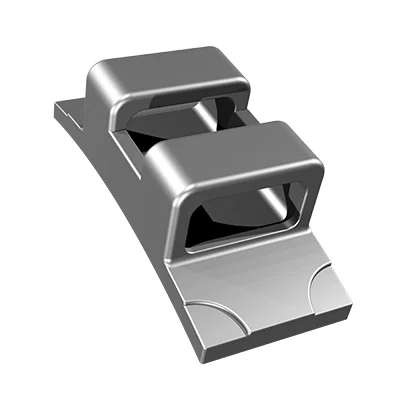

Le rendu SIA montre une fenêtre, mais aucune largeur, profondeur ou section admissible n’est publiée sur les pages consultées. Une barre palatine et un quad-helix figurent à la page suivante du catalogue ; ce voisinage ne prouve pas qu’ils s’engagent dans N30-SHEATH. Si la gaine doit recevoir un élément fabriqué au laboratoire, demander le dessin coté de cet élément et la fiche technique de la gaine avant de valider l’assemblage. La photo constructeur aide à reconnaître le modèle, sans résoudre une question d’emboîtement ni définir une méthode de fixation.[5][3][4]

Gaines seules ou bagues pré-soudées ?

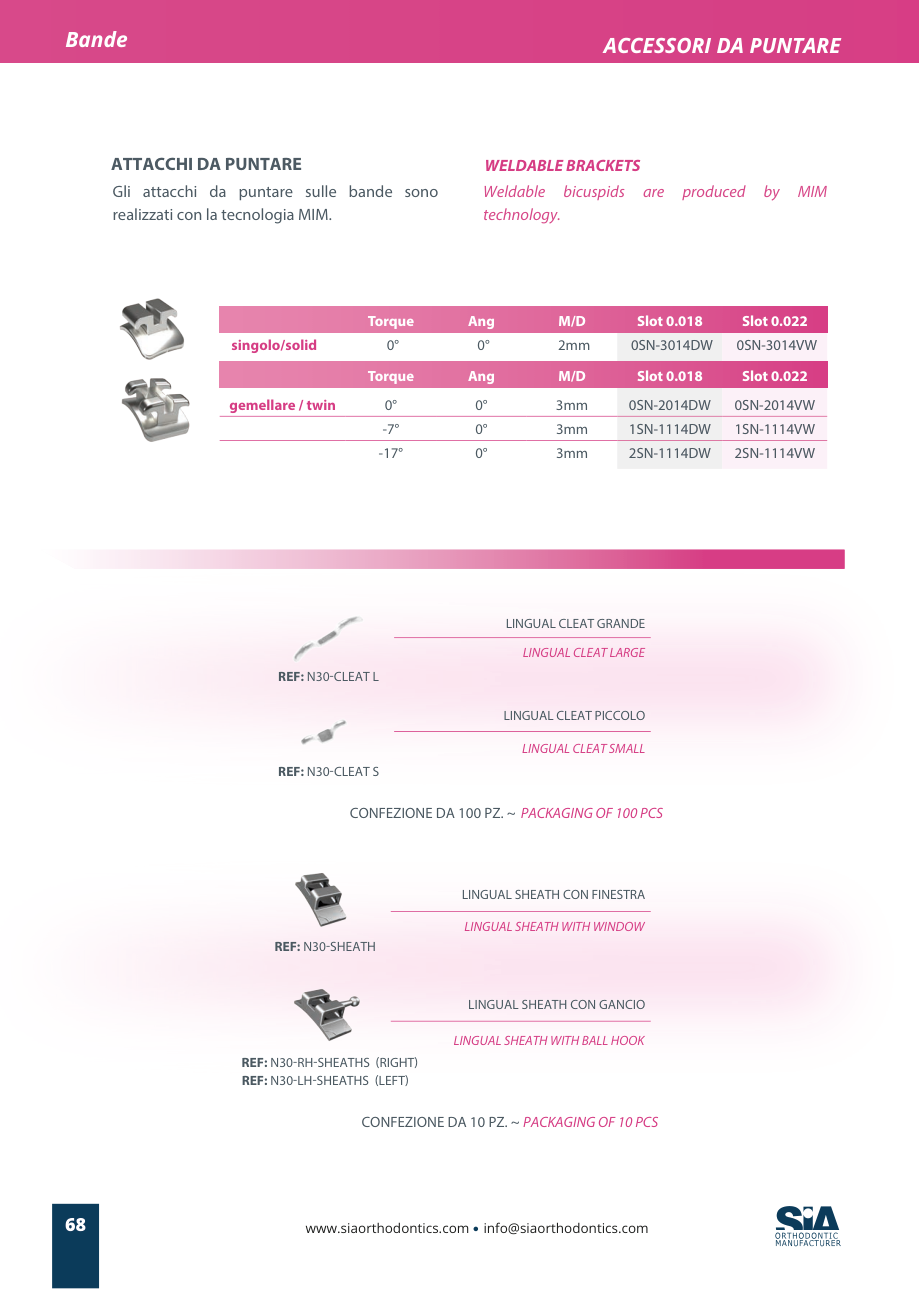

La planche des accessoires indique dix pièces pour N30-SHEATH. Le service de pré-soudure SIA porte, lui, sur des paquets de cinq bagues de même taille et de même quadrant, avec tube et accessoire spécifiés. Ces unités ne se substituent pas : commander la boîte MEGA de dix gaines ne fournit pas dix bagues montées, et commander des bagues pré-soudées sans préciser la gaine peut laisser le cleat décrit comme habituel. Écrire « N30-SHEATH, dix gaines seules » ou « bagues pré-soudées avec N30-SHEATH » sur la demande supprime cette ambiguïté sans supposer le contenu d’un lot non contrôlé.[2][3][6]

Définir la bague avant de sélectionner son accessoire

Le catalogue SIA décrit ses bagues molaires par dent, arcade, quadrant et taille, avec une progression d’une demi-taille. Cette variété interdit de traiter la gaine comme une bague universelle déjà prête. Pour un montage pré-soudé, partir de la référence de bague retenue au cabinet, puis indiquer au fournisseur le côté, le tube vestibulaire voulu et N30-SHEATH comme accessoire lingual. Une commande limitée au code de la gaine ne contient aucune de ces informations. Le tableau des bagues du fabricant sert à relever les codes des pièces demandées.[1][2]

La page SIA sur la pré-soudure accepte des ensembles personnalisés. Cela justifie de demander une confirmation écrite du montage avant fabrication, surtout si l’orientation de l’ouverture ou la position de l’accessoire compte pour l’appareil associé. Les schémas de position standard du tube sur la bague, publiés par SIA, ne donnent pas à eux seuls la position finale de la gaine linguale commandée. Le catalogue ne sert pas non plus de protocole de soudage au cabinet : si l’assemblage est réalisé ailleurs, demander la documentation du composant et du montage retenu.[2][5]

Choisir entre fenêtre, crochet, cleat et bouton

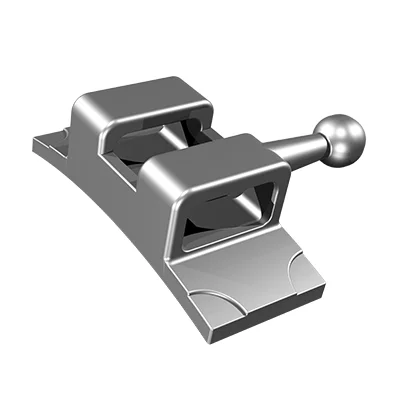

N30-RH-SHEATHS et N30-LH-SHEATHS sont les deux gaines SIA munies d’un crochet à bille, repérées droite et gauche. Elles ne sont pas des appellations commerciales de N30-SHEATH. Si le dessin de l’assemblage prévoit un crochet, il faut en préciser le côté et commander le code correspondant ; si aucun crochet n’est demandé, éviter qu’une image de la variante à crochet soit utilisée comme preuve du modèle à fenêtre. Le catalogue ne fournit pas de comparaison de forces admissibles ou de sécurité entre ces trois gaines. Le choix doit reposer sur le montage spécifié, puis sur la notice du dispositif livré.[3][5]

Les cleats N30-CLEAT S et N30-CLEAT L sont présentés comme deux tailles d’un autre accessoire, conditionné par cent ; le bouton lingual à souder N30-M021 W apparaît sur la page suivante par dix. SIA les mentionne comme alternatives possibles dans ses bagues pré-soudées. Leur proximité dans le catalogue aide à comparer les lignes du devis, sans faire de ces pièces des recharges compatibles avec N30-SHEATH. Si le fournisseur propose un cleat ou un bouton à la place de la gaine, revenir au dessin de l’appareil et demander pourquoi la forme et le code ont changé.[2][3][4]

Contrôler l’offre française et la réception

La page MEGA Dental relue le 30 octobre 2026 affiche « Gaines linguales avec fenêtre (lot de 10) », la marque SIA, le code fabricant N30-SHEATH et la référence vendeur 6531-010. Son adresse contient encore l’ancien numéro 898-4319 : l’adresse ne doit donc pas servir de code de commande. Aucun choix de variante n’était visible. Le stock affiché dans la page est contradictoire ; vérifier la disponibilité auprès du vendeur. Sur le devis, rapprocher le code SIA, la référence vendeur visible, le mot « fenêtre » et les dix pièces avant de commander.[6][3]

À réception, comparer l’étiquette, le nombre de pièces et la forme visible au catalogue ; en cas d’écart, demander la fiche technique correspondant au lot avant utilisation. La page fabricant n’indique pas ici les paramètres de soudure, de retraitement ou de compatibilité avec un appareil donné. ALIGNEO n’a ni soudé cette gaine, ni testé son engagement, ni évalué sa tenue clinique. La documentation du fabricant, du laboratoire et de l’appareil associé reste nécessaire pour trancher ces points. La photo officielle sert à reconnaître une référence, pas à certifier le résultat d’un montage.[2][3][5][6]
